Kątownik 20x40 FB zestaw montażowy
Opis

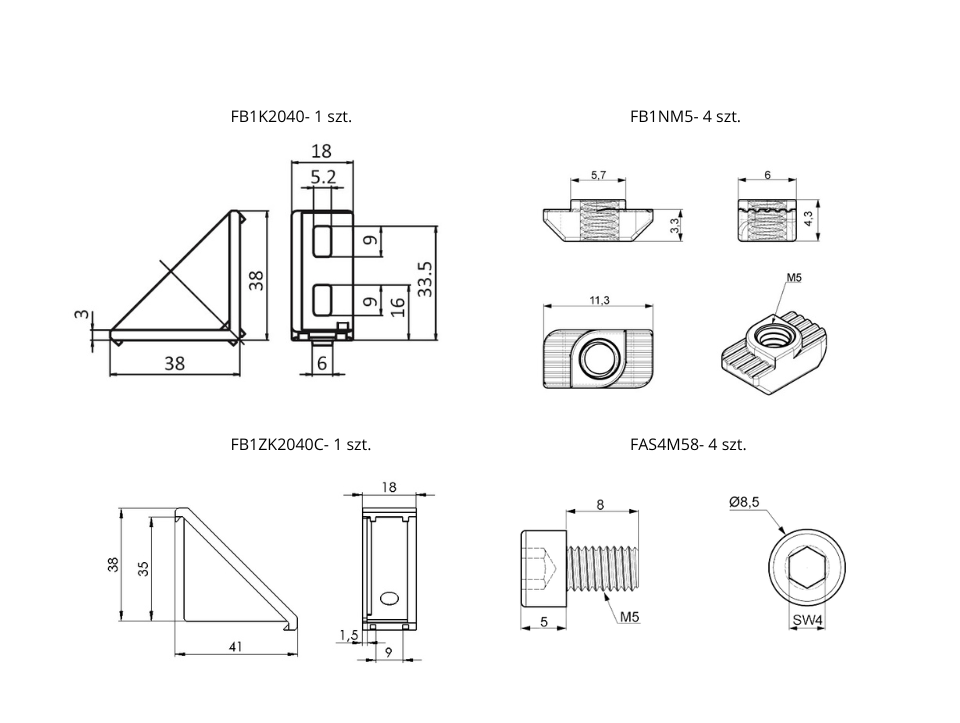

Kątownik aluminiowy 20×40 FB – zestaw montażowy składa się z:
- 1 szt. kątownika 20x40 (FB12040)
- 4 szt. nakrętki młoteczkowej 6M5 (FB1NM5)
- 4 szt. śruby z łbem walcowym z gniazdem sześciokątnym M5x8 (FAS4M58)
Dostępny jest również zestaw montażowy z zaślepką:
- ZESTAW MONTAŻOWY Z ZAŚLEPKĄ (śruby + nakrętki + zaślepka) (FB1K2040K) - j.w. oraz zaślepką kątownika 20x40 w kolorze czarnym (1 szt).

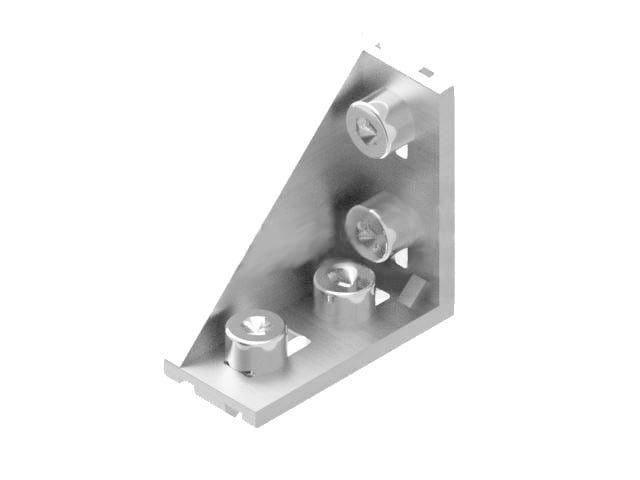

Jak zamontować kątownik 20x40 FB w profilu aluminiowym? Podążaj za poniższym opisem:

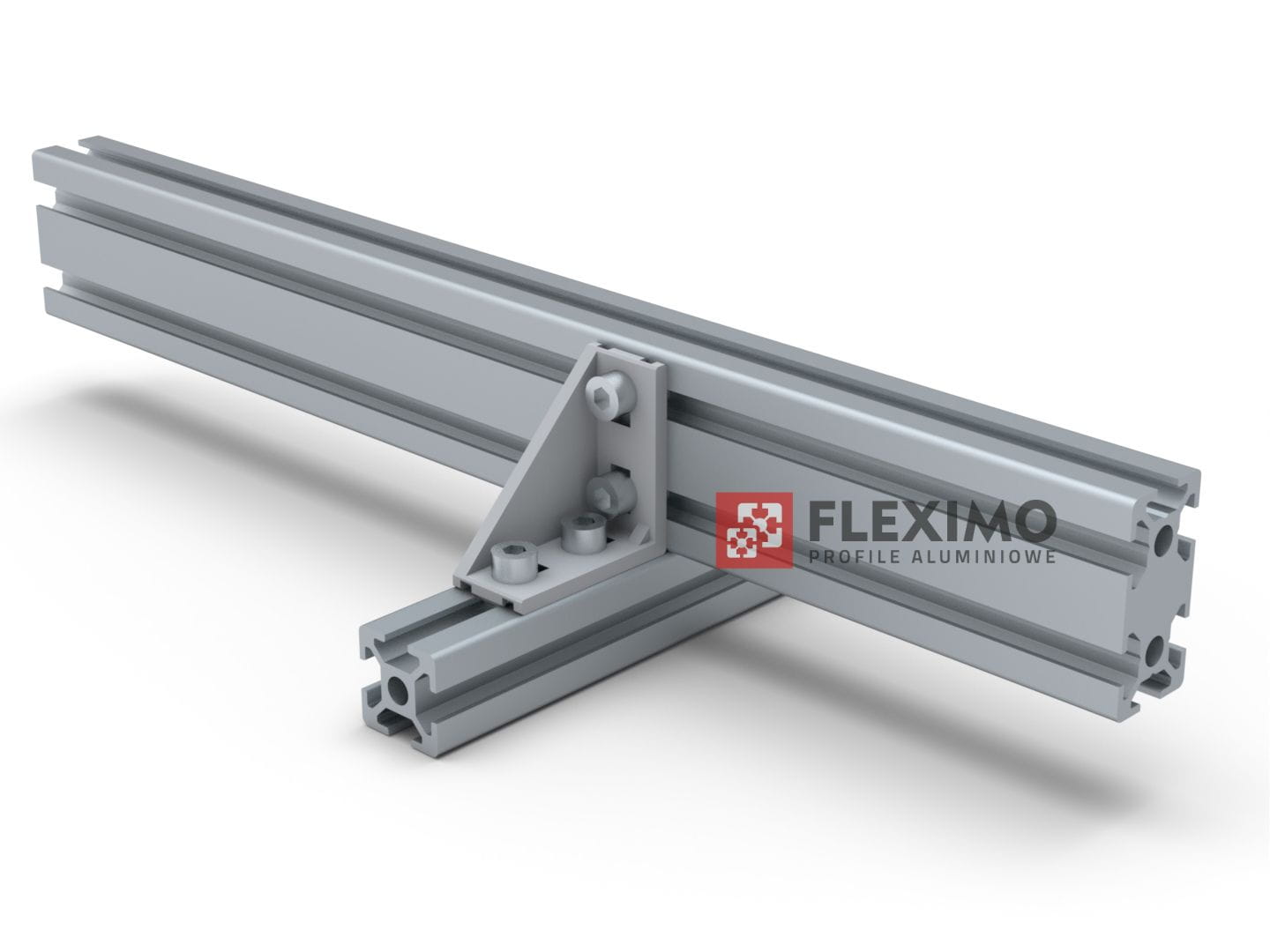

Aby zamontować kątownik aluminiowy (20x40 mm) do profilu aluminiowego, będziesz potrzebować następujących elementów:
- 4 sztuki nakrętki młoteczkowej M5 (FB1NM5)
- 4 sztuki śruby M5x8 z łbem walcowym i gniazdem sześciokątnym (FAS4M58)
Klucz imbusowy (najczęściej 3 mm, jeśli masz standardowe śruby M5)
Instrukcja montażu:
1️⃣ Przygotowanie elementów
Upewnij się, że masz wszystkie elementy – kątownik, nakrętki młoteczkowe, śruby oraz odpowiedni klucz imbusowy.
2️⃣ Włożenie nakrętek młoteczkowych do profilu
Nakrętki młoteczkowe FB1NM5 należy wsunąć w rowki profilu aluminiowego w miejscach, gdzie będzie zamocowany kątownik.
3️⃣ Ustawienie kątownika
Przyłóż kątownik do profilu w taki sposób, aby jego otwory montażowe pokrywały się z położeniem nakrętek młoteczkowych.
4️⃣ Przykręcanie śrub
Włóż śruby M5x8 przez otwory w kątowniku i wkręć je w nakrętki młoteczkowe. Śruby należy dokręcić kluczem imbusowym, ale nie za mocno – na początku lekko, aby można było wyregulować położenie.
5️⃣ Dokręcenie śrub
Po upewnieniu się, że kątownik jest ustawiony prawidłowo, dokręć śruby mocno, aby całość była stabilna i dobrze zamocowana.
Materiał: |
aluminium |
Waga: |
0,014 kg |
Kompatybilność (akcesorium może być montowane z innymi markami i rodzajami profili): |
FLEXIMO - profil aluminiowy 20x20 FB (FB12020) oraz 20x40 FB (FB12040). Nasze akcesoria montażowe zostały zaprojektowane z myślą o profilach aluminiowych naszej marki, ale dzięki uniwersalnym wymiarom, mogą być również kompatybilne z profilami aluminiowymi takich marek jak Bosch Rexroth. Zanim zdecydujesz się na zakup, zalecamy upewnienie się co do wymiarów i specyfikacji profili, aby zapewnić pełną zgodność. |
Rowek T: |
6 mm |
Kod produktu: |
FB1K2040 (kątownik), FB1K2040M (z zestawem montażowy), FB1K2040K (z zestawem montażowy i zaślepka) |
Obróbka profilu pod montaż: |
Brak konieczności - obróbka niewymagana |
