Kątownik 20x20 FB zestaw montażowy

Dostępność: duża ilość
Wysyłka w: po Weekendzie Majowym (po 5.05.)
Cena: 5,82 zł 5.82
bez 23% VAT i kosztów dostawy
ilość zestaw

towar niedostępny

dodaj do przechowalni
Kod produktu: FB1K2020M

Opis

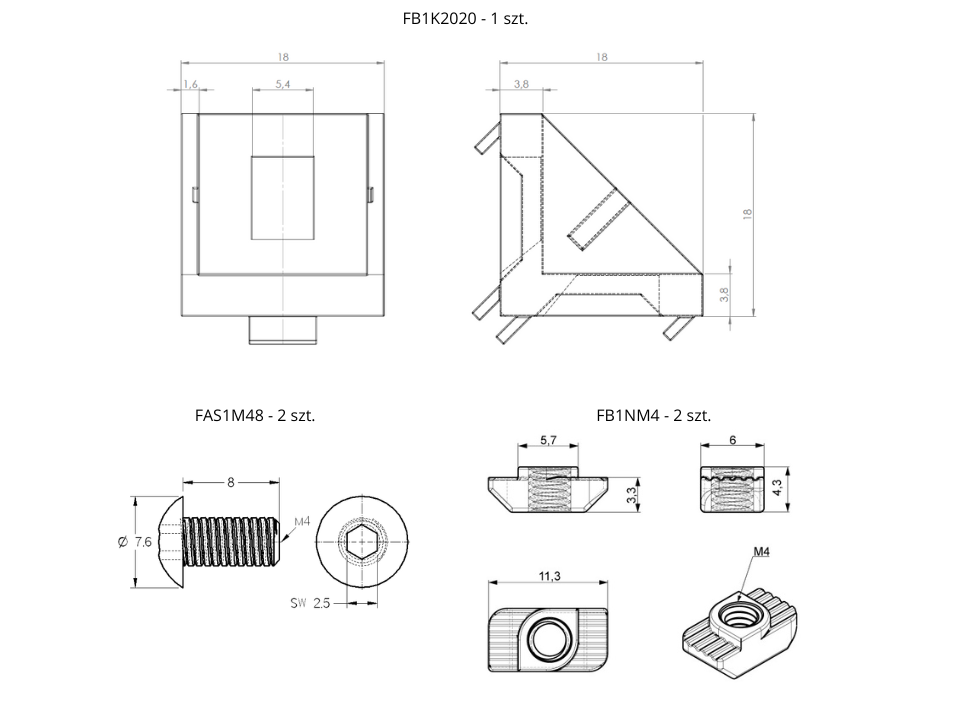

Kątownik 20x20 FB z zestawem montażowym służy do łączenia dwóch profili aluminiowych pod kątem 90°. W zestawie montażowym znajdują się akcesoria, które umożliwiają montaż narożnika w profilu. Zestaw składa się z:

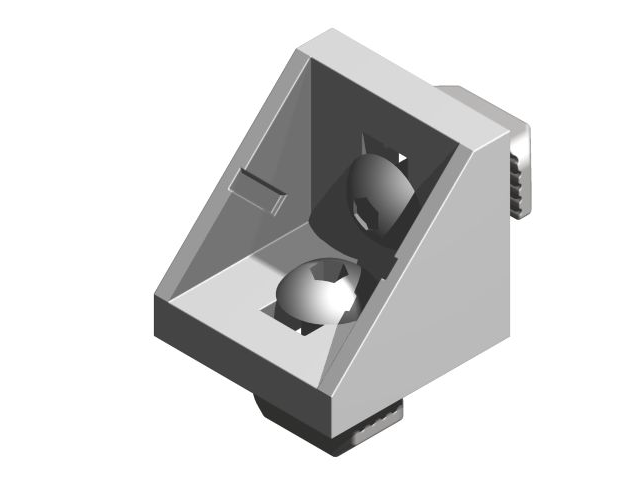

 Kątownik 20x20 montaż

Dostępny jest również Kątownik 20x20 FB z zestawem montażowym i zaślepką (FB1K2020K)

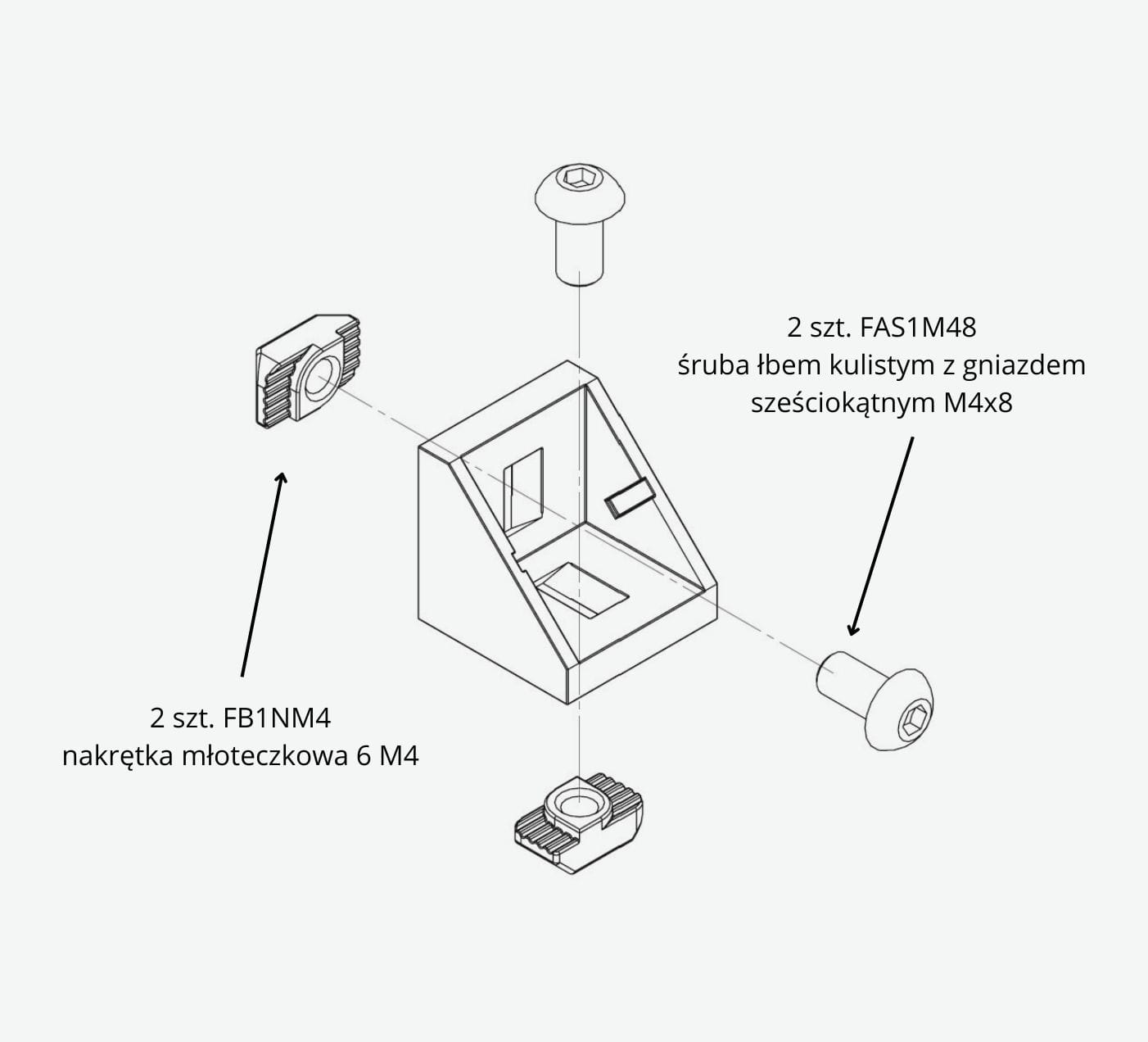

Jak zamontować kątownik 20x20 FB w profilu aluminiowym? Podążaj za poniższym opisem:



Aby zamontować zestaw składający się z kątownika 20x20 FB oraz akcesoriów montażowych dostępnych w naszym sklepie, wykonaj następujące kroki

Krok 1: Przygotuj profile: Upewnij się, że masz dwa profile aluminiowe konstrukcyjne z serii 20 FB, które chcesz połączyć pod kątem 90°. Profile muszą mieć rowek o szerokości 6 mm, do którego będą montowane akcesoria

Krok 2: Przyłóż kątownik do miejsca montażu:

Weź kątownik 20x20 (FB1K2020) i ustaw go w taki sposób, aby jego narożnik pasował do miejsca, w którym chcesz połączyć profile. Ustaw kątownik na profilach, tak aby tworzył kąt 90°. Powinien on pasować dokładnie w rowek 6 mm w obu profilach.

Krok 3: Umieść nakrętki młoteczkowe:

W rowkach profili, w miejscach, gdzie chcesz zamocować kątownik, umieść nakrętki młoteczkowe M4 (FB1NM4). Nakrętki te pasują do rowka 6 mm, więc łatwo je wsuniesz w profil. Upewnij się, że są one w odpowiednich miejscach, w których będą pasować do otworów w kątowniku

Krok 4: Montaż śrub:

Weź śruby z łbem kulistym z gniazdem sześciokątnym M4x8 (FAS1M48). Wkręć je w nakrętki młoteczkowe, które umieściłeś wcześniej w rowkach profili. Śruby wkręcaj równolegle do kątownika, upewniając się, że są one dobrze dokręcone. Łeb kulisty śruby pozwala na łatwe dopasowanie, a gniazdo sześciokątne ułatwia dokręcenie za pomocą klucza sześciokątnego. Użyj klucza sześciokątnego, aby dokładnie dokręcić śruby. Dzięki temu kątownik będzie solidnie trzymał profile w odpowiednim kącie 90°. Na koniec sprawdź, czy wszystkie elementy są odpowiednio zamocowane i czy profile są stabilne, a połączenie kątownika jest pewne.

W ten sposób powinieneś mieć prawidłowo zamontowany zestaw montażowy, który połączy dwa profile aluminiowe pod kątem 90°.
















Materiał:
aluminium
Waga:
 0,005 kg
Kompatybilność (akcesorium może być montowane z  innymi markami i rodzajami profili):
FLEXIMO - profil aluminiowy 20x20 FB (FB12020) oraz 20x40 FB (FB12040). Nasze akcesoria montażowe zostały zaprojektowane z myślą o profilach aluminiowych naszej marki, ale dzięki uniwersalnym wymiarom, mogą być również kompatybilne z profilami aluminiowymi takich marek jak Bosch Rexroth. Zanim zdecydujesz się na zakup, zalecamy upewnienie się co do wymiarów i specyfikacji profili, aby zapewnić pełną zgodność.
Rowek T:
6 mm
Kod produktu:
FB1K2020 (sam kątownik), FB1K2020M (kątownik + zestaw montażowy), FB1K2020K (kątownik + zestaw montażowy + zaślepka)
Pliki do pobrania:

Produkty w zestawie

Kątownik 20x20 FB

Kątownik 20x20 FB zobacz galerię (2)
Kątownik 20x20 FB

Producent: Dystrybutor - FLEXIMO

Ilość w zestawie: 1 szt.

2,47 zł

Kątownik 20x20 FB do łączenia profili aluminiowych pod kątem 90°.

Nakrętka młoteczkowa 6 M4 FB

Nakrętka młoteczkowa 6 M4 FB zobacz galerię (3)
Nakrętka młoteczkowa 6 M4 FB

Producent: Dystrybutor - FLEXIMO

Ilość w zestawie: 2 szt.

1,53 zł

Śruba z łbem kulistym z gniazdem sześciokątnym M4x8

Śruba z łbem kulistym z gniazdem sześciokątnym M4x8 zobacz galerię (2)
Śruba z łbem kulistym z gniazdem sześciokątnym M4x8

Producent: Dystrybutor - FLEXIMO

Ilość w zestawie: 2 szt.

0,15 zł

Produkt standardowo magazynowy
