Stół pod robota przemysłowego Dobot – case study realizacji stanowiska robotycznego

W wielu projektach automatyzacji produkcji kluczowym elementem jest stabilne i elastyczne stanowisko robota przemysłowego. Dlatego coraz więcej integratorów automatyki wybiera konstrukcje z profili aluminiowych systemowych, które umożliwiają szybkie projektowanie i modyfikowanie stanowisk. W tym artykule pokazujemy realizację stołów pod robota przemysłowego Dobot, które zaprojektowaliśmy i wykonaliśmy dla jednego z integratorów automatyki w Polsce. Projekt obejmował stworzenie mobilnego stanowiska robota, które pozwala na testowanie aplikacji robotycznych oraz szybkie dostosowanie konstrukcji do różnych projektów.

Założenia projektu stanowiska robota

Integrator automatyki potrzebował dwóch stanowisk roboczych pod robota Dobot, które będą wykorzystywane do:

• testowania aplikacji robotycznych

• demonstracji dla klientów

• integracji systemów automatyki

• prac rozwojowych i prototypowania

Dodatkowym wymaganiem była możliwość łatwego przemieszczania stanowiska oraz szybka rekonfiguracja konstrukcji. Zakres realizacji obejmował:

• zaprojektowanie konstrukcji stołu

• przygotowanie materiałów

• wykonanie konstrukcji z profili aluminiowych

• dostawę do klienta

Parametry stołu pod robota przemysłowego

Zaprojektowana konstrukcja została dopasowana do pracy robota przemysłowego oraz do potrzeb integratora.

Wymiary stołu

• 750 × 1150 × 705 mm

Konstrukcja

• profile aluminiowe 40×80 FB

• profile aluminiowe 80×80 FB

Waga konstrukcji

• około 90 kg

Takie parametry zapewniają wysoką stabilność stanowiska robota, co ma duże znaczenie przy precyzyjnych aplikacjach robotycznych.

Wyposażenie stanowiska robota

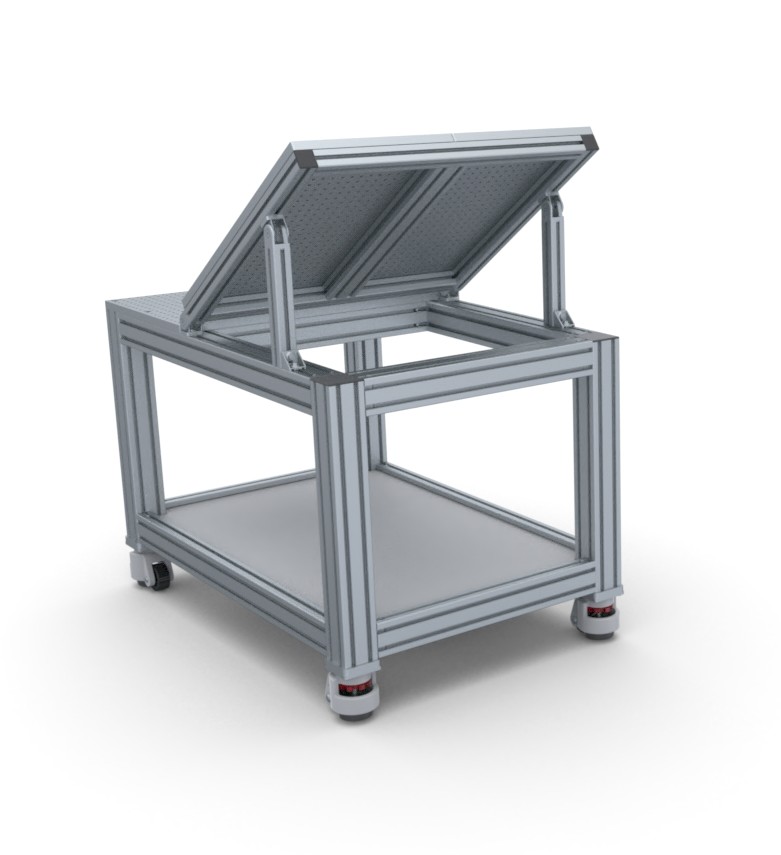

Uchylany blat roboczy

Górna część stołu została wykonana z anodowanej płyty aluminiowej o grubości 20 mm.

Zastosowano dwa blaty:

• uchylny blat roboczy

• dolny blat montażowy

Rozwiązanie to umożliwia:

• łatwy dostęp do instalacji pod blatem

• wygodne prowadzenie przewodów robota

• szybkie zmiany konfiguracji stanowiska

Płyta montażowa pod robota Dobot

Na stanowisku zastosowano również dedykowaną płytę przejściową pod robota przemysłowego Dobot.

Parametry płyty:

• wymiary 300 × 200 mm

• aluminium anodowane

Dzięki temu robot może zostać szybko zamontowany i zdemontowany, co jest szczególnie ważne w środowisku testowym.

Stopko-kółka o dużej nośności

Stanowisko zostało wyposażone w stopko-kółka przemysłowe, które umożliwiają:

• łatwe przemieszczanie stołu

• szybkie ustawienie stanowiska w hali

• stabilne wypoziomowanie konstrukcji podczas pracy robota

To rozwiązanie jest szczególnie przydatne w laboratoriach automatyki oraz w działach R&D.

Dlaczego stoły pod roboty wykonujemy z profili aluminiowych?

Konstrukcje z profili aluminiowych mają wiele zalet w aplikacjach robotycznych.

Modułowość konstrukcji

System profili aluminiowych pozwala bardzo łatwo:

• rozbudować stanowisko robota

• dodać osłony bezpieczeństwa

• zamontować dodatkowe czujniki

• instalować elementy systemów wizyjnych

Idealne rozwiązanie dla integratorów automatyki

Integratorzy często budują stanowiska testowe lub demonstracyjne.

Dzięki profilom aluminiowym możliwe jest:

• szybkie prototypowanie stanowisk robotycznych

• łatwe modyfikowanie konstrukcji

• dostosowanie stołu do nowej aplikacji robota

Łatwa integracja z automatyką

Systemowe profile aluminiowe umożliwiają również:

• prowadzenie przewodów w rowkach profili

• montaż paneli operatorskich

• instalację uchwytów kablowych

• integrację kontrolera robota

Efekt końcowy realizacji

Poniżej można zobaczyć gotową konstrukcję stołu pod robota przemysłowego.

Konstrukcja stanowiska robota







Konstrukcja zapewnia:

• dużą sztywność

• stabilność pracy robota

• możliwość dalszej rozbudowy stanowiska

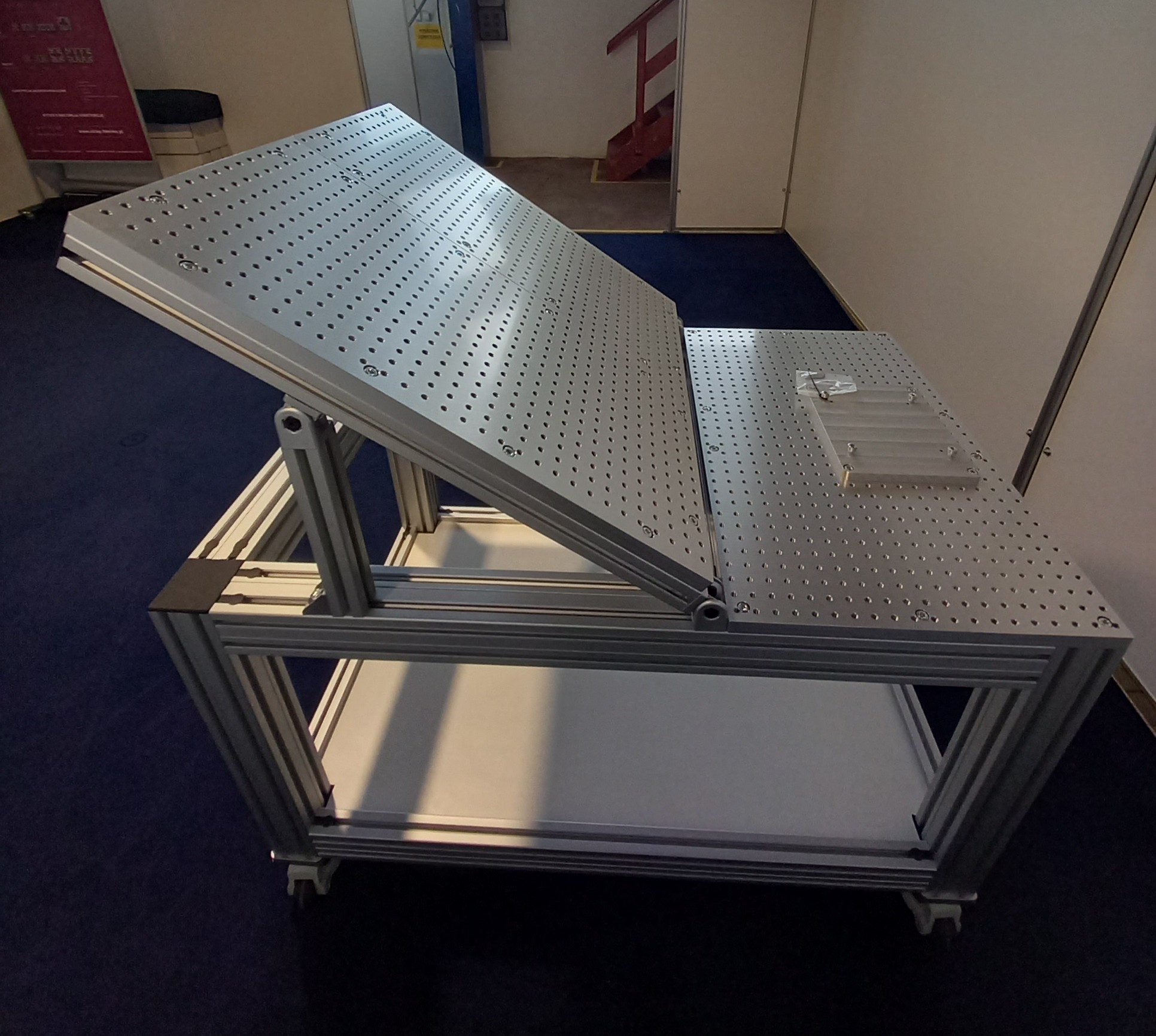

Realizacja stołu pod robota









Perforowane blaty umożliwiają szybkie:

• mocowanie elementów stanowiska

• zmianę konfiguracji aplikacji

• instalację uchwytów i oprzyrządowania

Gdzie stosuje się stoły pod roboty przemysłowe?

Takie konstrukcje wykorzystuje się między innymi w:

• integracji robotów przemysłowych

• laboratoriach robotyki

• stanowiskach testowych

• demonstracjach dla klientów

• działach R&D

Szczególnie dobrze sprawdzają się w aplikacjach z robotami:

• Dobot

• cobotami

• małymi robotami przemysłowymi

Stoły pod roboty przemysłowe – projekt i produkcja

W Fleximo projektujemy i wykonujemy:

• stoły pod roboty przemysłowe

• stanowiska pod robota Dobot

• konstrukcje z profili aluminiowych

• stanowiska testowe dla robotów

• mobilne stanowiska robotyczne

Każdą konstrukcję możemy dopasować do:

• konkretnego modelu robota

• wymaganej sztywności konstrukcji

• dostępnej przestrzeni

• dodatkowego wyposażenia stanowiska
